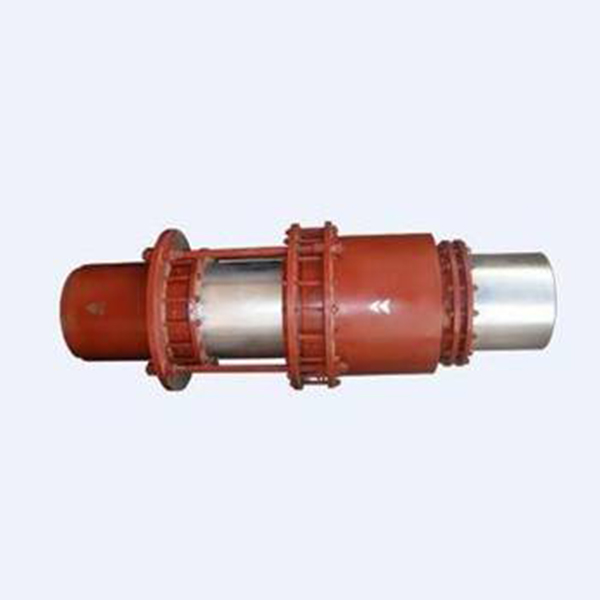

無推力套筒補償器

適用于各種不同類型工業管道中液體和氣體的輸送。 優勢

【產品優勢】

無推力套筒補償器采用新型的密封材料柔性石墨環,其具有強度大,摩擦系數小(0.04~0.10),不老化,效果好,維修方便等特點。

電話銷售熱線

18614967671

產品介紹

無推力套筒補償器簡介:
無推力套筒補償器采用新型的密封材料柔性石墨環,其具有強度大,摩擦系數小(0.04~0.10),不老化,效果好,維修方便等特點。
適用范圍:
1.后套管體 2.固定法蘭 3.定型石墨填料 4.注油池 5.填料室 6.填料壓緊圈 7.壓蓋法蘭 8.壓蓋螺絲 9.連接螺絲10.汽室填料室 11.汽室體 12.汽室 13.汽室小填料室 14.伸縮管 15.注油孔
補償器工作原理:
該無推力套筒補償器,是利用流體力學中的帕斯卡理論,在設計結構上巧妙的利用一個密環形汽室,這個汽室內分別有兩個環形受壓面,一個是固定的汽室內端面,另一個是密閉在汽室內的伸縮管肩部環形面,隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮橫截面積相等,補償器工作時,在介質壓力的作用下,環形面上的壓力和伸縮管橫截面積的壓力是相等的,而方向相反,因此兩壓力相互抵消。這樣一來,在設計支架中僅考慮補償器壓緊填料的摩擦力,對固定支架的推力計算中,就不再計算由工作介質壓力,而引起的對固定支架的推力。因此固定支架屬減載式支架,可節省大量支架材料,也節省人力和財力。
補償器技術參數:
(1)管道公稱直徑范圍  DN25—1000mm
(2)適用公稱壓力范圍  PN≤2.5MPa
(3)適用工作溫度  t≤350℃
(4)伸縮量
(5)補償器的選擇


產品用途

該無推力套筒補償器,是利用流體力學中的帕斯卡理論,在設計結構上巧妙的利用一個密環形汽室,這個汽室內分別有兩個環形受壓面,一個是固定的汽室內端面,另一個是密閉在汽室內的伸縮管肩部環形面,隨伸縮管是可移動的。這個可移動的環形受壓面的面積恰好和伸縮橫截面積相等,補償器工作時,在介質壓力的作用下,環形面上的壓力和伸縮管橫截面積的壓力是相等的,而方向相反,因此兩壓力相互抵消。這樣一來,在設計支架中僅考慮補償器壓緊填料的摩擦力,對固定支架的推力計算中,就不再計算由工作介質壓力,而引起的對固定支架的推力。因此固定支架屬減載式支架,可節省大量支架材料,也節省人力和財力。

技術參數

公稱通徑DN
(mm)
補償量△Max
(mm)
外形尺寸
管外徑D
(mm)
直徑DMax
(mm)
安裝長度LMax
(mm)
25
150
32
116
1190
30
150
38
124
1190
40
150
45
136、
1190
50
200
57
150
1400
65
200
73
172
1400
70
200
76
178
1400
80
200
89
194
1400
100
250
108
240
1640
125
250
133
274
1640
150
250
159
310
1640
200
250
219
390
1640
250
300
273
466
1910
300
300
325
556
1910
350
300
377
628
1910
400
350
426
708
2230
500
400
529
856
2400
600
400
630
994
2400
700
400
720
1130
2400
800
450
820
1268
2650
900
450
920
1406
2650
1000
450
1020
1552
2650
